안녕하세요.

오늘은 위성사진을 이용해서 시가화 지역과 녹지 및 오픈스페이스 지역을 구분하는 방법에 대해서 알아보겠습니다.

(아래에 보이는 사진의 선은 대략적으로 디지타이징 한 것 입니다.)



첫번째는 시가화지역의 시설의 구분입니다.

시가화지역은 공동주거지, 단독주거지, 상업업무지, 교육시설 등 다양한 시설이 나타납니다.



제가 저번시간에 도로(8m 이상-각 시도별 작성지침 확인)를 먼저 디지타이징을 하면 다른 부분은 쉽게 가능하다고 알려드렸는데요.

아래 사진을 보시면 공동주거지의 단지가 크게 위치하고 있는 것을 볼 수 있습니다.

아무리 큰 공동주거지 단지가 하나의 속성으로 구분되더라도 중간에 도로가 있으면 아래 그림처럼 구분해주셔야 됩니다.

오른 편에 보시는 것과 같이 하천이 있으면 그 폭에 따라 디지타이징 해주시고 8m 이상의(각 시도별 작성지침 확인) 다리, 대교 등이 나타나면 하천 위로 다시 디지타이징 해주셔야 합니다.



https://detective-hanzawa.tistory.com/43

16. AutoCAD map에서 디지털화(Digitalizing) 및 shp 파일 생성 방법 : 단계별 가이드(dwg, dxf → shp)



도시생태현황도 공동주거지 구분



다음으로 공동주거지와 단독주거지의 구분입니다.

공동주거지 구분과 마찬가지로 공동주거단지와, 단독주택단지를 구분한 다음 도로기준선을 이용하여 다시 디지타이징 하면 시간이 엄청 단축이 됩니다.

다음으로 공동주거지, 단독주거지 내 공원, 교육시설지 등도 따로 디지타이징해서 구분을 해주시면 됩니다.

[도시공원및녹지등에관한법률(https://www.law.go.kr/%EB%B2%95%EB%A0%B9/%EB%8F%84%EC%8B%9C%EA%B3%B5%EC%9B%90%EB%B0%8F%EB%85%B9%EC%A7%80%EB%93%B1%EC%97%90%EA%B4%80%ED%95%9C%EB%B2%95%EB%A5%A0)등에 대해서 알고 있으면 '도시공원의 공원구분, 설치 및 규모 기준' 등에 구분하는 오류를 줄일 수 있습니다.]



도시생태현황도 공동주거지와 단독주거지 구분



다양한 시가화지역의 속성이 함께 나타나는 경우 아래 사진과 같이 지적도와 수치지형도, 항공사진을 중첩시킨 후 구분을 하시면 됩니다.

https://detective-hanzawa.tistory.com/33

15. 수치지형도 활용 - 상세 설명 및 예시



GIS, CAD 어떤 도구를 사용하시던 상관이 없습니다.

하지만 항상 레이어를 잘 구분하시는 것이 중요합니다.

도시지역과 산림지역의 연접부는 앞서 말씀드려린 것 처럼 신중하게 디지타이징 하시길 바랍니다.



도시생태현황도 다양한 속성 구분



시가화지역에 조경수목식재지(공원)이 나오면 공원 폴리곤을 만들고 공원 내에 다른 속성이 있으면 아래 그림처럼 디지타이징 해주시면 됩니다.

 현장조사는 조경수목식재지에 나타나는 교목, 아교목, 관목 종명과 식피율(%), 흉고직경(가슴높이에서의 나무 둘레, cm) 등을 야장에 작성하시면 됩니다.

도시생태현황도 조경수목식재지와 행정기관 속성 구분



경작지의 경우는 시군별 요구하는게 다르게 나타날 수 있으니 정확하게 확인을 하셔야 합니다.

특히, 논과 밭은 비오톱 등급이 다르게 구분될 수 있기 때문에 신경을 써야합니다.

논이 아무래도 생물다양성(양서,파충류, 조류, 식물 등)이 더 높게 나타날 수 있기 때문입니다.

아래 사진과 같이 항공사진에서 보이는데로 수치지형도와 지적도를 중첩하여 디지타이징하시면 됩니다.

도시생태현황도 경작지 속성 구분



산림의 경우에는 위성사진이나 항공사진을 오랜기간 보신 분은 금방 구분을 하십니다.

자기만의 느낌, 질감으로 구분을 하시더군요.

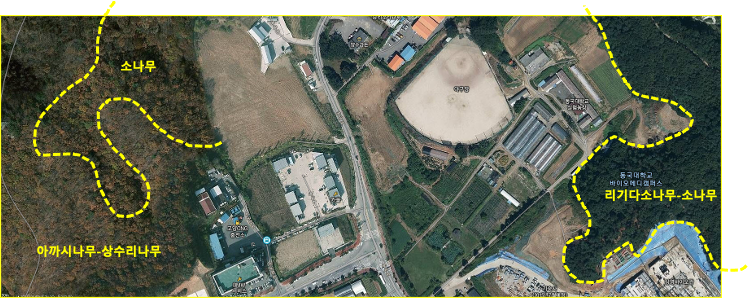

아래 사진을 보시면 오른쪽은 리기다소나무-소나무로 구분, 왼쪽은 아까시나무-상수리나무, 소나무로 구분이 되어 있는데 여러분은 구분이 되시나요.

이 그림을 구분하신 분은 항공사진도 오래 다루시고 현장에서도 오래 있으셔서 구분이 된다고 하시내요.

이런 부분은 많이 보고, 연습도 많이 해야겠습니다.

도시생태현황도 산림 속성 구분



오늘은 여기까지.....



즐거운 한가위 되세요.
