15. 수치지형도 활용 - 상세 설명 및 예시

by Dr. Detective-Hanzawa 2024. 8. 29.
반응형

오늘은 수치지형도를 어떻게 이용하면 정확하고 빨리 작업을 마칠 수 있을까에 대해서 알아보겠습니다.



Photoshop, illustrator, cad 등 모든 프로그램들은 Layer를 하나씩 만들어 지정해 주면 작업이 쉬워집니다.

(CAD에서 중심선, 보조선 같은 개념이죠....)



CAD 기초에서 'Layer'이란 것을 말씀드렸는데요.



수치지형도에서 Layer에 대한 것을 알아보겠습니다.



(쉽게 생각하면 Overlap 시키는 것이라고 생각하시면 됩니다.)

수치지형도 활용(Layer 활용)
Layer 사용 목적
Layer properties manager

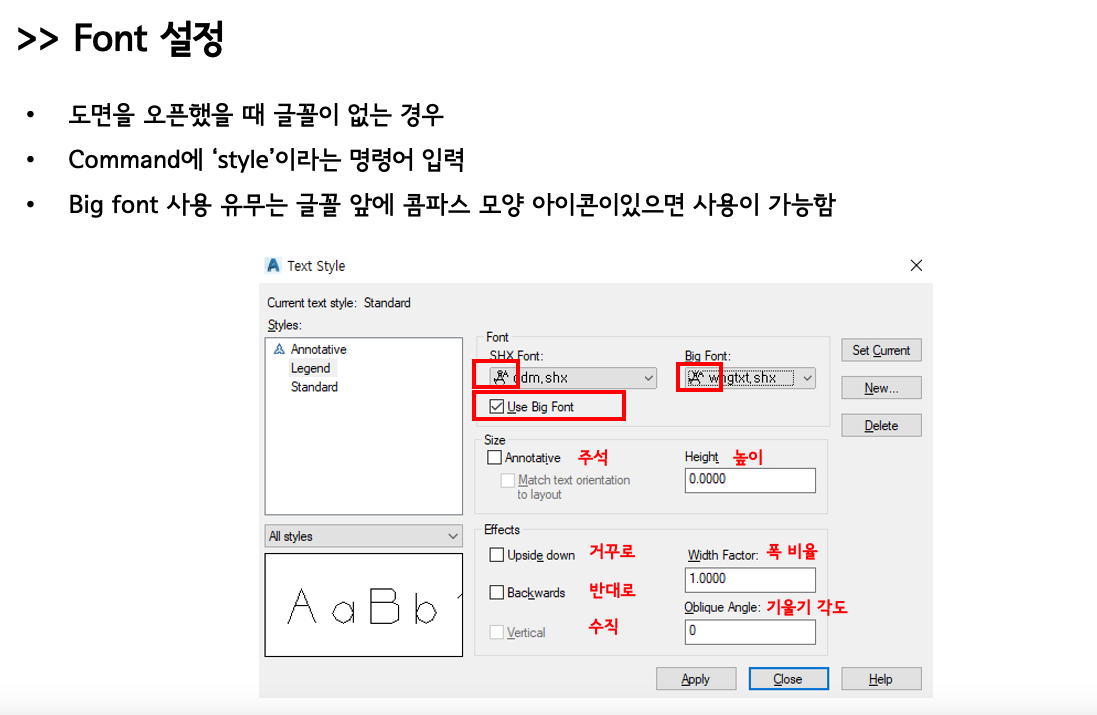

폰트는 'style' 라고 커멘드 창에 쓰시면 설정을 하실 수 있습니다.



AutoCAD 폰트설정(whgtxt, style)



Font 설정



여기서는 QGIS에서 수치지형도와 위성사진을 중첩시키는 방법이 아니라 AutoCAD에서 중첩시키는 방법을 알아보겠습니다.

항상 Layer를 만드는게 중요합니다.



수치지형도, 위성사진 중첩 방법 1



수치지형도는 말 그대로 수치가 들어가 있는 도면이기 때문에 위성사진을 불러와서 수치지형도에 맞춥니다.

이때 'Alige(Al)' 라는 단축키가 사용됩니다.



수치지형도, 위성사진 중첩 방법 1(Alige)



처음 수치지형도와 위성사진 중첩이 어려우실 수도 있습니다.

몇 번만 해보시면 Alige의 대단함(?)을 아실겁니다.



그럼 오늘은 여기까지....

즐거운 하루되세요.



※ 참고자료 : AutoCAD homepage, 조경인을 위한 오토캐드 실습
