3. DXF 파일을 ArcGIS에서 SHP로 변환 및 레이어 추출 방법

by Dr. Detective-Hanzawa 2024. 9. 24.
반응형

https://detective-hanzawa.tistory.com/43



16. AutoCAD map에서 디지털화(Digitalizing) 및 shp 파일 생성 방법 : 단계별 가이드(dwg, dxf → shp)

안녕하세요. 오늘은 AutoCAD 프로그램 중 map 버전을 이용하여 디지털화하는 방법과 shp 파일을 만드는 방법을 단계별로 알아보도록 하겠습니다. • Digitalizing은 현장에서 조사해 온 지도를 디지털

detective-hanzawa.tistory.com



저번 시간에는 AutoCAD map에서 shp 파일로 만드는 방법을 배워봤는데요.



오늘은 ArcGIS에서 dwg, dxf 파일을 불러와서 shp파일로 변환하는 방법과 CAD에서 데이터를 가지고 와서 shp 파일로 변환하는 방법에 대해서 알아보도록 하겠습니다.



https://detective-hanzawa.tistory.com/44



1. ArcGIS 소개 - ArcGIS Desktop 주요 구성 요소 및 기능

안녕하세요. 오늘은 지리정보시스템 GIS 제품 중 Esri에서 출시한 ArcGIS에 대한 내용을 알아보도록 하겠습니다.★ 여기서는 ArcGIS Desktop 9 ver. 기반으로 설명드리겠습니다.(※ QGIS는 QGIS 개발팀에서

detective-hanzawa.tistory.com



(위의 글을 참고하시고 오시면 이해가 빠르실 겁니다.)



1) ArcGIS 에서 dxf 파일 불러오기

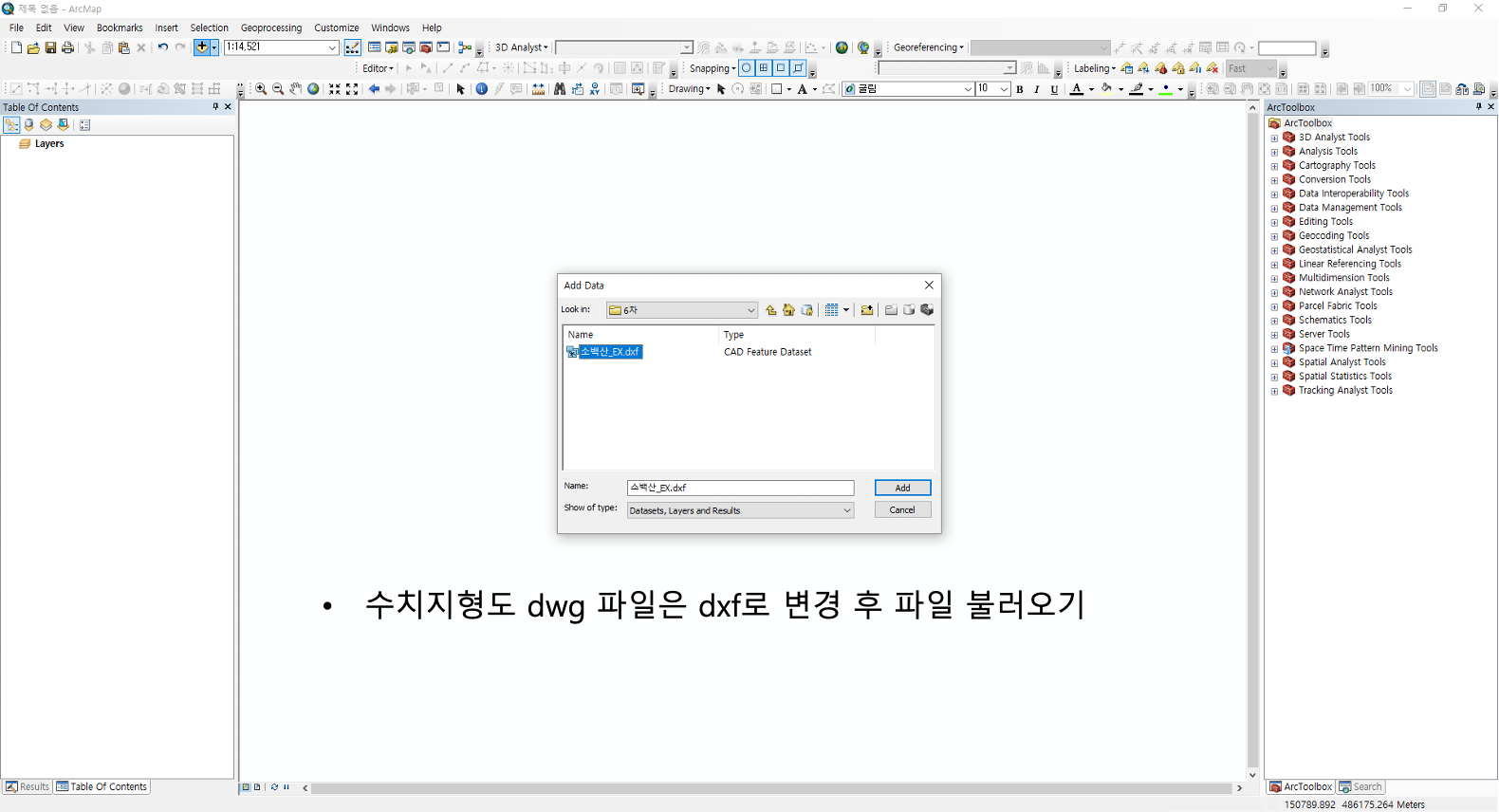

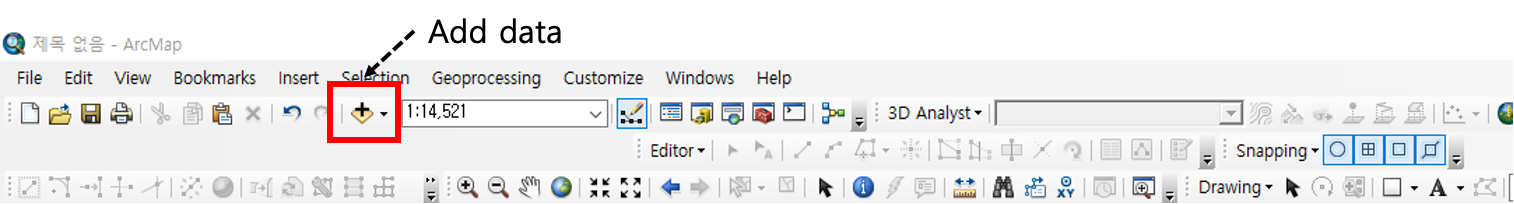

○ ArcGIS를 활성화시킨 후 Add data 파일을 눌러 dxf 파일이 있는 폴더로 이동합니다.

  (dwg  파일은 cad에서 dxf로 다른 이름으로 저장을 하시고 시작하시면 됩니다.)



[ArcGIS 에서 dxf 파일 불러오기 - add data]

ArcGIS 에서 dxf 파일 불러오기 - add data

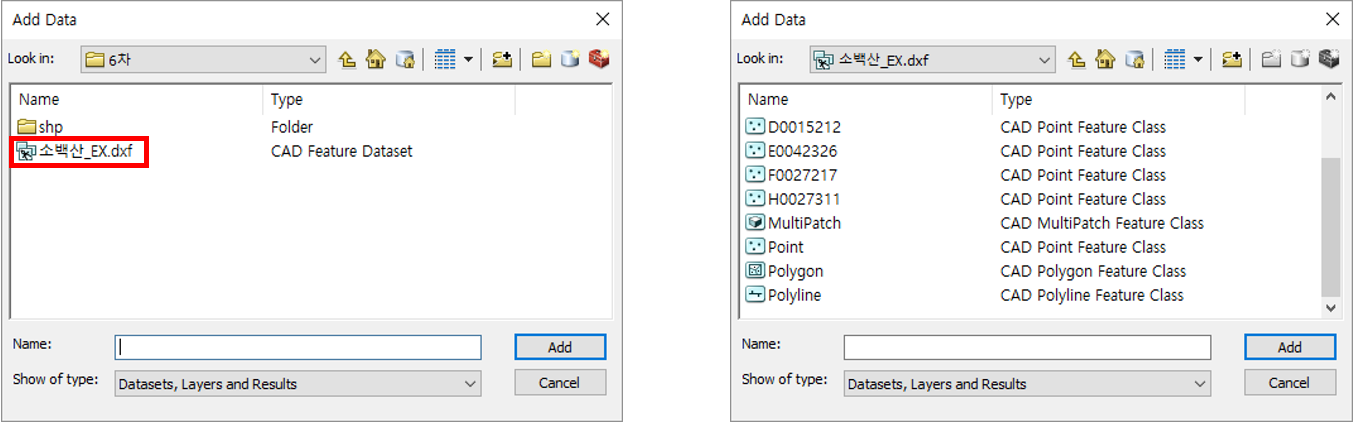

[ArcGIS 에서 dxf 파일 불러오기 - 파일선택]

ArcGIS 에서 dxf 파일 불러오기 - 파일선택



Dxf 파일 전체를 클릭해도 되며 앞 컴퍼스 모양 클릭하셔도 됩니다.

•컴퍼스 모양을 클릭하면 수치지형도 내 들어있는 속성(, , , 문자 등)이 나타납니다.

•여기서는 등고선 파일을 불러와 보겠습니다.

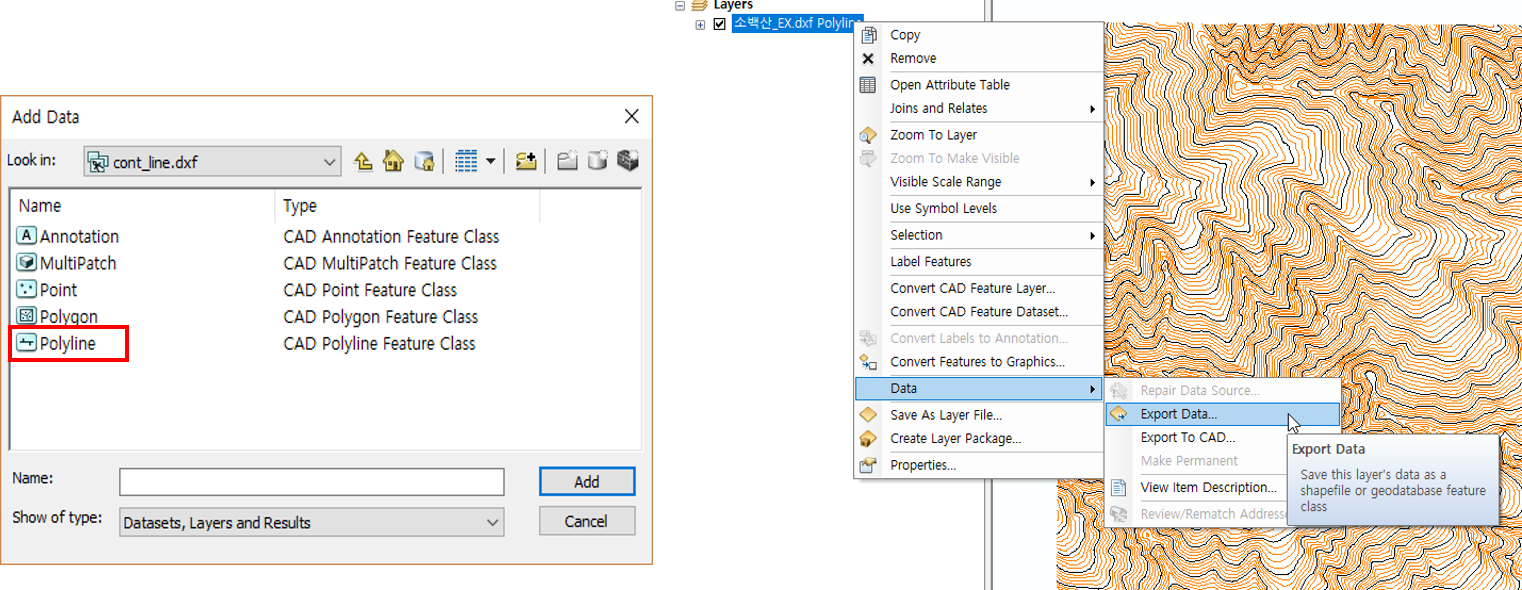

Polyline 선택하여 Add를 누르면 레이어 창에 dxf 파일이 나타날 겁니다.



[ArcGIS 에서 dxf 파일 불러오기 - polyline]

ArcGIS 에서 dxf 파일 불러오기 - polyline

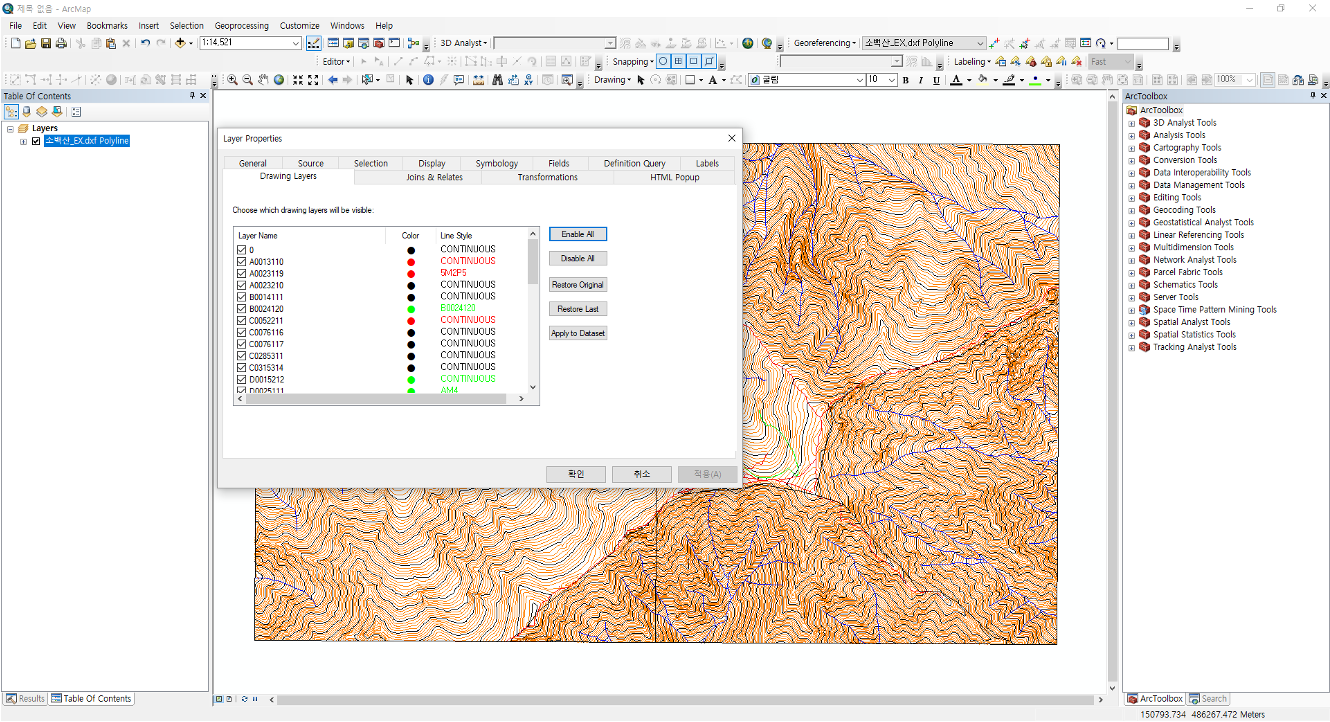

레이어 창에서 해당 레이어를 선택하고 우클릭을 해서 Properties로 이동하게 되면 아래와 같은 그림이 나타납니다.



[ArcGIS 에서 dxf 파일 불러오기 -Layer 우클릭]

ArcGIS 에서 dxf 파일 불러오기 -Layer 우클릭



등고선을 추출하기 위해서 해당 레이어를 선택해 주시면 됩니다.

(수치지형도와 관련된 내용이 궁금하시다면 아래를 참고하면 됩니다.)

https://detective-hanzawa.tistory.com/32



14. 수치지형도란? - 정의와 활용 방법(초보자 가이드)

오늘은 수치지형도에 대해 간단하게 알아보겠습니다. CAD 또는 GIS 작업시에 꼭 필요한 기초자료입니다. 여기서는  shp 파일이 아닌 dxf를 기준으로 말씀드리겠습니다. 중요한 건 기본이니까요 :

detective-hanzawa.tistory.com

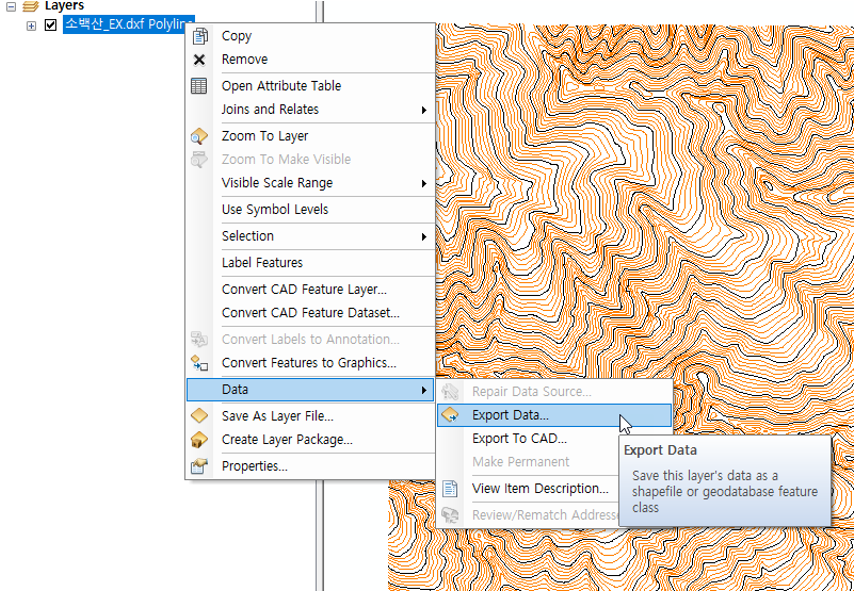

[ArcGIS Layer properties - 등고선 추출]

ArcGIS Layer properties - 등고선 추출

•필요한 Layer 추출 후 Layer 우클릭 → Properties → Data → Export → Saving Data → Shape file로 저장을 해주시면 dxf에서 shp로 변환이 완료가 됩니다.



[레이어 추출 후 shp 파일로 내보내기]



레이어 추출 후 shp 파일로 내보내기



2) AutoCAD에서 Layer 추출

•두 번째는 AutoCAD에서 레이어를 추출해서 GIS에서 변환하는 방법입니다.

필요한 Layer 추출 후 원점복사 → 새로운 창에 붙여 넣기 → dxf로 저장을 합니다.

(원점복사에 대해서 궁금하시면 아래를 참고하시길 바랍니다.)

https://detective-hanzawa.tistory.com/43



16. AutoCAD map에서 디지털화(Digitalizing) 및 shp 파일 생성 방법 : 단계별 가이드(dwg, dxf → shp)

안녕하세요. 오늘은 AutoCAD 프로그램 중 map 버전을 이용하여 디지털화하는 방법과 shp 파일을 만드는 방법을 단계별로 알아보도록 하겠습니다. • Digitalizing은 현장에서 조사해 온 지도를 디지털

detective-hanzawa.tistory.com

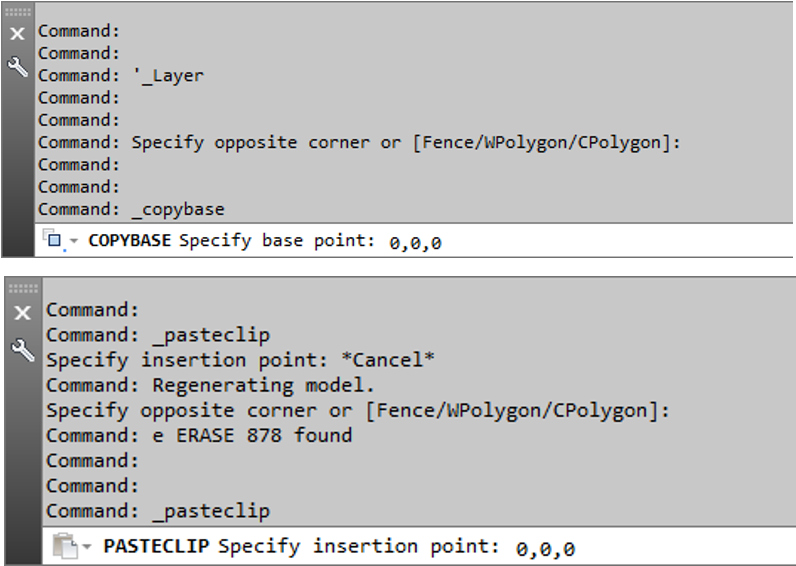

[AutoCAD 원점복사]

AutoCAD 원점복사



[추출한 레이어를 dxf로 다른 이름으로 저장]

추출한 레이어를 dxf로 다른 이름으로 저장



•Autocad에서 dxf로 저장한 파일 중 각 속성에 맞는 파일을 ArcGIS로 불러옵니다.

•그다음에는 [레이어 추출 후 shp 파일로 내보내기]와 동일하게 레이어 마우스 우클릭 → Properties → Data → Export → Saving Data → Shape file로 저장을 해주시면 dxf에서 shp로 변환이 완료가 됩니다.



[ArcGIS에서 AutoCAD dxf 불러오기]

ArcGIS에서 AutoCAD dxf 불러오기



이렇게 ArcGIS에서 dxf 파일을 shp 파일로 변환하는 방법과 AutoCAD에서 dxf 파일을 shp 파일로 변환하는 방법을 알아봤습니다.



오늘은 여기까지....



즐거운 하루 보내세요.
