7. AutoCAD 2D 예제 - 초보자 가이드, 실습 및 튜토리얼

오늘은 CAD에서 글자를 쓰는 것을 해보려고 합니다.



CAD에 TEXT는 'Text, Dtext, Mtext' 등으로 구분이 됩니다



최근에는 Text(T)를 사용해도 Mtext가 나타납니다.



아래 동영상을 보시면 3가지 type의 text 차이를 알 수 있으실 겁니다.



• text : 문자를 입력하기 위한 명령어
• dtext : 폴리곤 등에 속성을 넣기 위한 문자 입력 명령어(QGIS나 타 프로그램에서 연동)
• mtext : 워드나 한글처럼 사용할 수 있는 문자 입력 명령어

Text, Dtext, Mtext 차이점



아래의 예제를 작성하면서 조금더 알아보시죠.

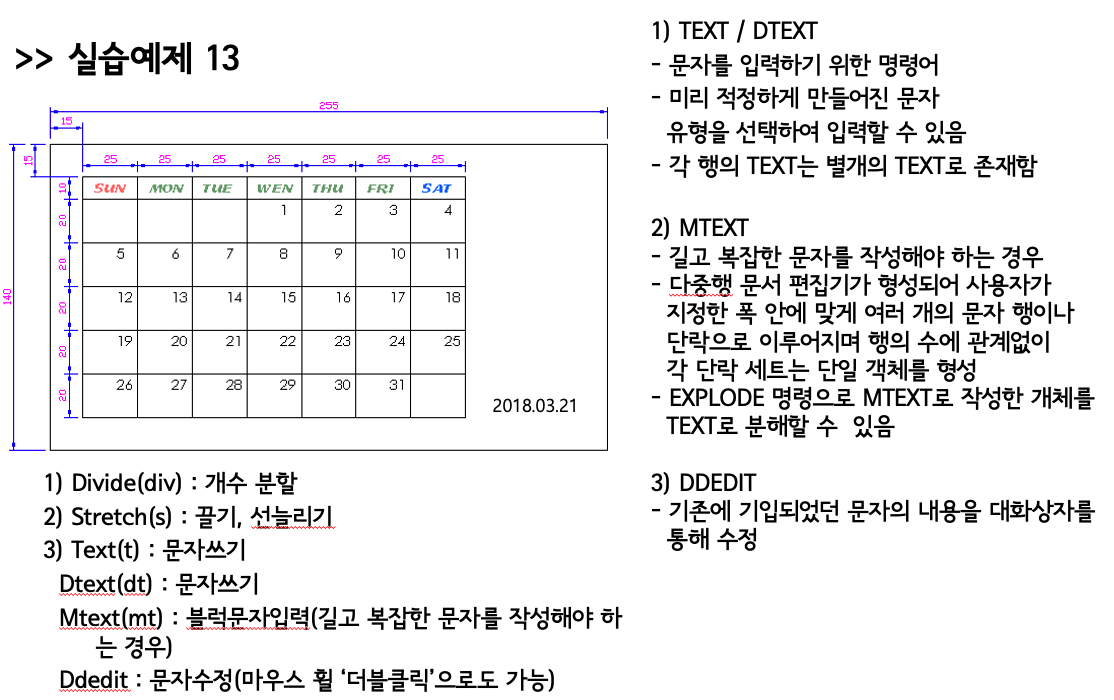

사각형, 달력만들기, divide, strech, mtext, ddedit



위와 같은 경우는 25 라인을 하나 그리고 복사를 해서 사용할 수 있지만 175 라인을 생성한 다음 7개로 분할을 해서 작성하면 더욱 쉽게 그릴 수 있습니다.



• Offset(O)는 점, 선, 면 등을 일정 간격으로 복사하거나 정한 갯수 만큼 그려주는 기능입니다.

[거리값을 입력해서 바깥쪽 사각형을 그립니다.]

Command: l LINE Specify first point:

Specify next point or [Undo]: 255

Specify next point or [Undo]: 140

Specify next point or [Close/Undo]: 255

Specify next point or [Close/Undo]:

Specify next point or [Close/Undo]:

[Offset합니다.]

Command: o

OFFSET

Specify offset distance or [Through] <7.0000>: 15

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

[불필요한 선들을 잘라냅니다.]

Command: tr TRIM

Current settings: Projection=View Edge=None

Select cutting edges ...

Select objects:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

[Offset으로 칸을 만들어 줍니다.]

Command: o OFFSET

Specify offset distance or [Through] <15.0000>: 10

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

Command:  OFFSET

Specify offset distance or [Through] <10.0000>: 20

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

Specify point on side to offset:

Command:  OFFSET

Specify offset distance or [Through] <20.0000>: 25

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

Specify point on side to offset:

Select object to offset or :

Specify point on side to offset:

[불필요한 선들을 잘라냅니다.]

Command: tr TRIM

Current settings: Projection=View Edge=None

Select cutting edges ...

Select objects:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]:

Select object to trim or [Project/Edge/Undo]: f

First fence point:

Specify endpoint of line or [Undo]:

Specify endpoint of line or [Undo]:

Select object to trim or [Project/Edge/Undo]:

[원하는 칸에 두 자리 숫자를 입력합니다.]

Command: dtext

Current text style:  "style1"  Text height:  3.7967

Specify start point of text or [Justify/Style]:

Specify height <3.7967>:

Specify rotation angle of text <0>:

Enter text: 28

Enter text:

[입력한 숫자를 다른 칸으로 Copy합니다.]

Command: co COPY

Select objects: 1 found

Select objects:

Specify base point or displacement, or [Multiple]: m Specify base point:

Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>:

Command: COPY

Select objects: Specify opposite corner: 7 found

Select objects:

Specify base point or displacement, or [Multiple]: Specify second point of

displacement or :

[Style 대화상자에서 원하는 글꼴을 선택합니다.]

Command: style

[요일을 입력합니다.]

Command: DTEXT

Current text style:  "style2"  Text height:  4.8313

Specify start point of text or [Justify/Style]:

Specify height <4.8313>:

Specify rotation angle of text <0>:

Enter text: SUN

Enter text:

[문자가 칸의 가운데에 오도록 위치를 조정합니다.]

Command: M MOVE

Select objects: 1 found

Select objects:

Specify base point or displacement: Specify second point of displacement or

:

[문자를 다른 칸으로 Copy합니다.]

Command: CO COPY

Select objects: 1 found

Select objects:

Specify base point or displacement, or [Multiple]: M Specify base point:

Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>: Specify second point of displacement or displacement>:

[문자와 숫자를 수정합니다.]

Command: DDEDIT

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

Select an annotation object or [Undo]:

.........



[년도와 월을 입력합니다.]

Command: DTEXT

Current text style:  "style2"  Text height:  3.7960

Specify start point of text or [Justify/Style]:

Specify height <10.0077>:

Specify rotation angle of text <0>:

Enter text: 2000. 3

Enter text:

[위치를 조정합니다.]

Command: M MOVE

Select objects: 1 found

Select objects:

Specify base point or displacement: Specify second point of displacement or

:

Command: MOVE

Select objects: 1 found

Select objects:

Specify base point or displacement: Specify second point of displacement or

:







※ 참고자료 : AutoCAD homepage, 조경인을 위한 오토캐드 실습, Studycadcam
